Waar hoort de sensor bij LED strips in het circuit?
Snel overzicht: sensor aansluiten op LED strips
- Sluit de sensor altijd aan op de 230V-zijde vóór de driver — nooit erna. Verkeerde volgorde = doorgebrande strip of driver.
- Hanteer als vuistregel 1 sensor per 2 LED strips; gebruik Dupont-verdeelstukken voor de verdeling.
- Kies voor magazijnen en ruimtes met stellingen een microgolfsensor; een PIR volstaat in open werkplaatsen en gangen.
- Voor buitentoepassingen op 12V: controleer het IP-kenmerk van elk onderdeel — strip, driver én sensor. Bij twijfel over compatibiliteit helpt de technische klantenservice van LEDmegastore je verder.
- Elke 230V sensor uit het assortiment van LEDmegastore werkt met een waterdichte COB LED strip — de IP-waarde van de strip heeft geen invloed op de sensorkeuze.
Sensor aansluiten op een LED driver: waar hoort de sensor in het circuit?
Dit is de duurste fout bij het aansluiten van sensoren op LED strips. Een sensor hoort op de 230V-zijde, dus vóór de driver. Niet erna. De gevolgen van een verkeerde aansluiting zijn concreet: doorgebrande lichtbron, kapotte strip, opnieuw beginnen.
Bedradingsvolgorde stap voor stap (230V → sensor → driver → LED strip)
De volgorde is altijd dezelfde, zonder uitzonderingen:
- Stopcontact of groep (230V) → fase en nul naar de sensor
- Sensor → geeft 230V door wanneer beweging of licht gedetecteerd wordt

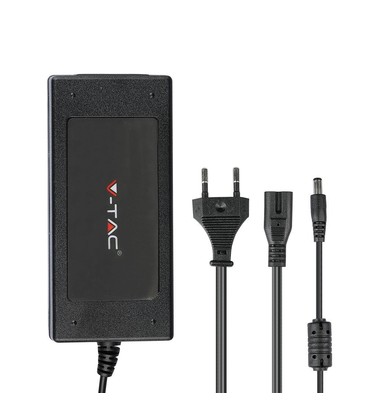

- Driver (voeding) → zet 230V om naar 12V of 24V
- LED strip → ontvangt laagspanning van de driver
De sensor werkt op 230V en schakelt de 230V-toevoer naar de driver. Dat is zijn functie. Alles na de driver is laagspanning — daar heeft de sensor niets te zoeken.
Veelgemaakte aansluitfout en wat er dan misgaat
Soms belandt de sensor per ongeluk ná de driver, dus tussen driver en strip. Wat er dan gebeurt: de sensor probeert 230V te schakelen op een circuit dat maar 12V of 24V levert. De sensor werkt niet correct, de spanning op de laagspanningszijde klopt niet meer, en de LED strip of de driver brandt door. Schade die je voorkomt met één juiste stap in de bedrading.
Kort gezegd: de laagspanningszijde na de driver is een verboden zone voor de sensor. Altijd vóór de driver aansluiten. Met meer dan 15 jaar technische LED-ervaring ziet het team van LEDmegastore deze fout regelmatig voorbijkomen — en hij is altijd te voorkomen.
---Hoeveel LED strips kan één sensor aansturen?
Niet onbeperkt. Een sensor heeft een maximale belasting, en twee sensoren zomaar samenvoegen op één ingang werkt ook niet. Hier zijn de praktische grenzen.
Een vuistregel die werkt: 1 sensor per 2 LED strips. Wil je 6 strips aansturen? Dan heb je 3 sensoren nodig. Gebruik daarbij Dupont-verdeelstukken om de strips correct over de sensoren te verdelen.
Dupont-verdeelstukken: wat zijn het en hoe gebruik je ze?
Een Dupont-splitter is een klein verbindingsstuk waarmee je de aansturing van één sensor naar meerdere strips verdeelt. In de praktijk: je sluit de sensor aan, en via het verdeelstuk stuur je twee strips tegelijk aan vanuit die ene sensor.
Wanneer gebruik je er één? Zodra je meer dan één strip op één sensor wilt laten reageren — maar binnen de grens van twee strips per sensor. Meer dan twee strips per sensor? Dan heb je een extra sensor nodig, geen groter verdeelstuk.
Relais gebruiken bij meerdere PIR-sensoren op één schakeling: wanneer schakel je een elektricien in?
Twee PIR-sensoren rechtstreeks op dezelfde ingang aansluiten veroorzaakt storingen. De sensoren interfereren met elkaar en de schakeling werkt niet betrouwbaar.
De oplossing: elke sensor stuurt zijn eigen lamp of groep aan, eventueel via een relais of een parallelle schakeling zodat ze hetzelfde armatuur kunnen bedienen. Maar hier stopt het standaard DIY-bereik. Een relaisschakeling of parallelle 230V-oplossing met meerdere sensoren is werk voor een elektricien — een fout op 230V is gevaarlijk en de kans op storingen is groot. Schakel bij twijfel een professional in.
---Bewegingssensor combineren met LED armaturen: ingebouwd of extern?
Niet elke combinatie werkt. Hier zijn de opties die wél werken — en één die dat niet doet.
Wat niet werkt: één armatuur mét ingebouwde sensor doorlussen naar één armatuur zónder sensor. De sensor in het eerste armatuur kan het tweede niet aansturen via doorlussing. Vergeet die optie.
Wat wel werkt:
- Twee armaturen zonder ingebouwde sensor + één externe sensor ervóór in het circuit.
- Twee armaturen die beide een ingebouwde sensor hebben — elk reageert zelfstandig.
Goed om te weten: alle sensoren in het assortiment van LEDmegastore zijn getest met LED-licht en zijn niet schadelijk voor de armaturen. Je hoeft daar geen rekening mee te houden bij de keuze.

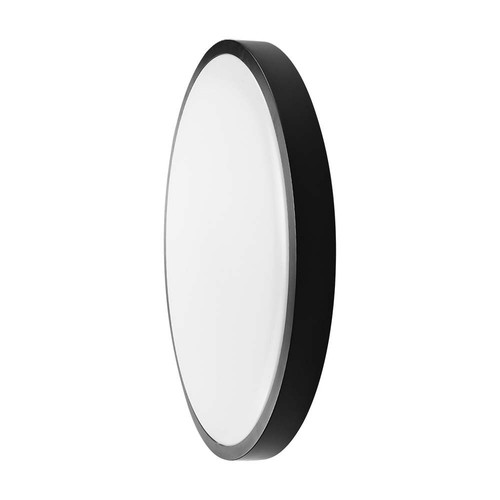

Platte inbouwpanelen hebben doorgaans geen ingebouwde sensor. Combineer ze met een aparte externe bewegingssensor, of kies een plafondlamp met ingebouwde sensor.
PIR (infrarood) of microgolf: detectiebereik en toepassingen

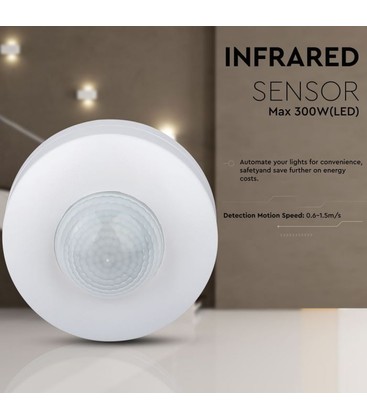

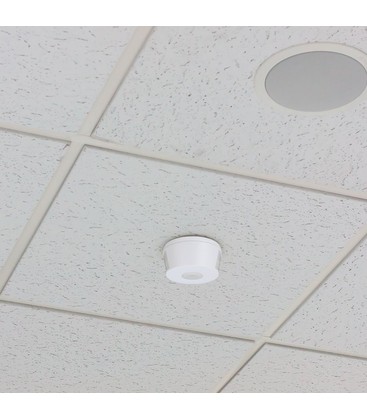

PIR-sensoren detecteren warmte en beweging — maar alleen in directe zichtlijn. Staat er een stelling, een pallet of een deur tussen de sensor en de persoon? Dan detecteert een PIR niets.
Een microgolfsensor zendt radiogolven uit en detecteert beweging door materiaal heen. Concreet voordeel in een magazijn of bij stellingen: de sensor registreert iemand die achter een rek loopt, ook zonder vrije zichtlijn. Dat geeft betrouwbaardere detectie in ruimtes met veel obstakels.
Praktisch advies per situatie:
- Gang of open werkplaats: PIR volstaat — goedkoper, bewezen technologie, directe zichtlijn is zelden een probleem.
- Magazijn of ruimte met stellingen: kies microgolf — detecteert ook achter obstakels, minder kans op dode hoeken.
- Buitentoepassing (deur, poort, luifel): PIR is de standaardkeuze, mits het model geschikt is voor buiten (zie sectie hieronder).
Daglichtsensor naast een bewegingssensor: wanneer zinvol?
Een bewegingssensor schakelt het licht aan zodra er iemand is. Maar overdag — bij een werkplaats met ramen of dakramen — is dat overbodig als er al genoeg daglicht is. Een daglichtsensor voorkomt dat de LED strips aanspringen terwijl het buiten al licht genoeg is.
Zinvol toevoegen wanneer:
- De ruimte overdag voldoende natuurlijk licht krijgt via ramen of dakramen.
- Je de bewegingssensor niet handmatig wilt aanpassen per seizoen.
Niet nodig in een volledig gesloten werkplaats of magazijn zonder daglicht — daar heeft een daglichtsensor geen functie.
---Welke sensor werkt met een 12V LED strip buiten (luifel, deur/poort)?
Een buitenopstelling met een 12V LED strip vraagt om de juiste combinatie van componenten. De basisprincipes zijn helder. Voor specifieke productcompatibiliteit — welke sensor past bij welke driver en dimmer — neemt u het beste contact op met de klantenservice van LEDmegastore. Zij geven gratis technisch advies, zodat je niet achteraf voor verrassingen staat.
Benodigde componenten voor een 12V buitenopstelling
Voor een werkende 12V buitenopstelling heb je minimaal nodig:
- LED strip — geschikt voor buiten, dus met de juiste IP-waarde (IP65 of hoger voor een luifel of deurpost waar regen bij kan).
- Voeding (driver) — levert stabiele 12V DC; kies een model dat ook voor buiten geschikt is, of monteer hem binnenshuis.
- Bewegingssensor — geschikt voor buiten; let op het IP-kenmerk van de sensor zelf.
- Eventueel een dimmer — als je de lichtsterkte wilt regelen naast de bewegingssensor.
Twijfel over welke combinatie werkt voor jouw situatie? Neem contact op met de klantenservice van LEDmegastore — zij controleren de compatibiliteit voor je.

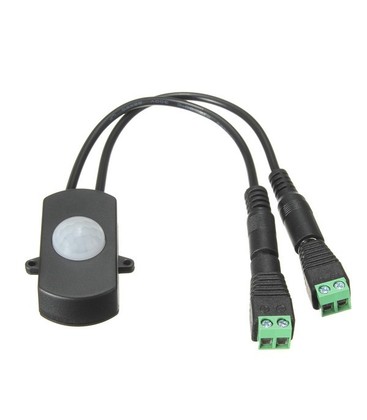

12V/24V sensor en dimmer: waar op letten bij laagspanning buiten?
Laagspanning buiten stelt specifieke eisen. De combinatie van vocht, temperatuurwisselingen en laagspanningscomponenten vraagt om onderdelen die daar expliciet voor geschikt zijn. Niet elke sensor of dimmer die binnenshuis werkt, is ook geschikt voor buiten op 12V of 24V.
Welke sensor en dimmer compatibel zijn met jouw strip en driver hangt af van de specifieke producten. Neem contact op met de technische klantenservice van LEDmegastore voordat je iets aanschaft. Met een 30-dagen retourbeleid zit je sowieso goed als een onderdeel toch niet blijkt te passen.
---Bekijk alle Buiten 12/24V LED-strips
Welke 230V sensor is geschikt voor een waterdichte COB LED strip?
De sensorkeuze is hier eenvoudig. Elke 230V sensor uit het assortiment van LEDmegastore werkt met de 5m 9W/m waterdichte slim COB strip. Je hoeft niet te zoeken naar een specifiek model.
Waarom maakt de waterdichtheid van de strip geen verschil voor de sensorkeuze?
De sensor zit op de 230V-zijde — vóór de driver. Op dat punt in het circuit maakt het geen enkel verschil of de strip waterdicht is of niet. De IP-waarde is een eigenschap van de strip zelf, niet van de 230V-schakeling ervóór. De sensor schakelt alleen de 230V-toevoer naar de driver — hij "ziet" de strip niet eens.
Kies een 230V sensor uit het assortiment die past bij jouw montagesituatie (opbouw, inbouw, plafond) en het gewenste type (PIR of microgolf). De strip zelf vormt geen beperking.
---Veelgestelde vragen over sensoren en LED strips
Wij zoeken 2 LED strips van 5000 mm die schakelen tussen rood en groen: groen als de deur dicht is, rood als de deur beweegt. Kunnen jullie daarmee helpen, en wat kost dat inclusief aansluitmateriaal?
LEDmegastore levert groene, rode of RGB LED strips — dat deel is geen probleem. De automatisering erachter (de deur die de kleurwissel triggert via een deurcontact of stuursysteem) is een complexere opdracht waarvoor een elektricien nodig is. Voor een prijsindicatie inclusief aansluitmateriaal neemt u het beste contact op met de klantenservice — zij stellen een offerte op die aansluit bij uw specifieke situatie.
Zijn bewegingssensoren, daglichtregeling of andere energiebesparende maatregelen zinvol voor mijn toepassing?
Dat hangt af van de ruimte en het gebruik. In een werkplaats of magazijn kunnen zowel een bewegingssensor als een daglichtsensor zinvol zijn — de gids hierboven legt per situatie uit wanneer welke optie het meeste oplevert. Voor concreet advies op jouw toepassing helpt de technische klantenservice van LEDmegastore je verder.
