Hoeveel aders per applicatie? RGB, COB of 230V
Snel overzicht: bekabeling en technische installatie
- Tel aders vóór je trekt: 2 voor COB 24V, 4 voor RGB, 3 voor 230V, 5 in totaal voor 1-10V dimming — fouten herstellen kost meer tijd dan voorbereiding.
- Reken nooit op 100% van je voeding: gebruik maximaal 80% van het nominale vermogen om vroegtijdige uitval te voorkomen.
- Maak altijd een schets met afstanden en aansluitpunten vóór je begint — zo bestel je precies genoeg materiaal.
- Twijfel je over kabeldikte, stroominstelling of aansluiting? De Nederlandstalige technische klantenservice van LEDmegastore staat klaar voor advies — met 15+ jaar vakkennis in LED-installaties.
- Bestel je voor meer dan €100? Dan krijg je gratis verzending via ledmegastore.nl.
Bekabeling en technische installatie: voorbereiding die werkt
Slechte voorbereiding kost tijd en geld. Dit artikel geeft je de technische feiten die je nodig hebt vóór je begint met trekken, boren en aansluiten — van adertellingen tot waterdichte verbindingen. Geen overbodige tekst, alleen wat werkt.
Bekabeling voorbereiden bij nieuwbouw: wat moet je weten voor je begint?
Voordat er één kabel de wand in gaat, moet je weten wat je nodig hebt. Meet op hoeveel meter er tussen elk aansluitpunt zit. Op basis van die meting bepaal je het aantal leidingen en inbouwdozen. Sla deze stap over en je staat halverwege de klus met te weinig materiaal.
Hoeveel aders per applicatie? (RGB, COB, 230V)
Het aantal benodigde aders verschilt per installatietype. Een COB-strip op 24V heeft doorgaans 2 aders (plus en min). RGB-strips vereisen 4 aders — één gemeenschappelijke en drie voor de kleuren. Een 230V-armatuur vraagt minimaal 3 aders: fase, nul en aarde. Raadpleeg altijd de technische datasheet van het product. Die datasheet is je leidraad — niet een algemene vuistregel.
Schets maken vóór je begint
Een schets hoeft niet mooi te zijn. Hij moet kloppen. Teken de locaties van inbouwdozen, voedingspunten en aansluitlocaties in, en noteer de afstanden ertussen. Zo bereken je exact hoeveel kabel, leidingen en dozen je nodig hebt. Schakel je een elektricien in — bij 230V-installaties is dat verstandig — geef hem dan de technische datasheet van het product mee. Dat bespaart vragen achteraf.
Voedingsberekening: 20% marge op LED-voedingen en maximale belasting per circuit
Reken nooit op 100% van de nominale capaciteit van een voeding. De vuistregel: gebruik maximaal 80% van het opgegeven vermogen. Op een 100W voeding sluit je dus maximaal 80W aan stripverlichting aan. Bereken het totale wattage per circuit vóórdat de kabel wordt getrokken. Een onderdimensioneerde voeding werkt harder dan ontworpen en gaat eerder kapot. Die 20% marge is geen luxe — het is onderhoud voorkomen.
Hoeveel aders heb je nodig voor een 1-10V dimmer aansluiting?
Een 1-10V dimmersysteem combineert netspanning met een laagspanning stuurcircuit. Dat zijn twee aparte circuits in dezelfde installatie. Wie dat niet van tevoren weet, trekt te weinig aders en mag opnieuw beginnen.
De 230V-voedingszijde: 3 aders
De netspanning naar het armatuur of de driver vraagt 3 aders: fase, nul en aarde. Standaard elektrawerk. Vergeet de aarde niet — dat is geen optie.
Het 1-10V stuurcircuit: 2 aparte signaaldraadjes
Naast de 230V-bekabeling loopt er een apart laagspanning stuurcircuit: 2 signaaldraadjes die de dimmer verbinden met de driver. 1V staat voor minimale helderheid, 10V voor maximaal. Dit circuit loopt apart van de netspanning — niet samenvoegen in dezelfde ader. Trek je alles in één buis, dan heb je in totaal 5 aders nodig. Dat is het getal om te onthouden vóór je de buis inlegt.
Dip-switch instelling op LED-drivers (bijv. stroominstelling 200–350 mA)
Sommige drivers stel je in via dip-switches op de behuizing. Die schakelaarstand bepaalt de uitgangsstroom — bijvoorbeeld 200 of 350 mA. Stel de juiste waarde in vóór inbouw. Daarna zit de driver achter een plafond of in een armatuur en is hij een stuk moeilijker bereikbaar. Raadpleeg de meegeleverde afbeelding of datasheet voor de exacte schakelaarstand. Zie ook de FAQ hieronder voor de 350 mA instelling.
Kabelinvoer en zijaansluiting in armaturen: boren of standaard opening?
Niet elk armatuur heeft een kabelinvoer op de plek waar jij hem wilt. Dat is een praktisch gegeven — controleer dit vóór de montage, niet erna.
Achterkant als standaard kabelinvoer
Vrijwel alle armaturen hebben uitsluitend een kabelinvoer aan de achterzijde. Controleer dit via de productfoto's op de website vóór je bestelt of monteert. Bij de CUBIC PRO wandlamp is de invoerpositie zichtbaar op de productfoto. Kijk dus goed — niet aannemen.
Zelf een gat boren voor zijaansluiting
Heb je een zijaansluiting nodig? Dan boor je zelf een gat in de zijkant van het armatuur. Dat werkt in de praktijk zonder problemen. Het is geen standaard optie en valt onder eigen verantwoordelijkheid — maar het is technisch haalbaar en wordt regelmatig gedaan.
Geen serie-aansluiting op standaard plafondarmaturen
Er is geen doorvoer of extra aansluitpunt voor het koppelen van meerdere armaturen in serie. Elk armatuur krijgt een eigen voedingskabel. Plan je bekabeling daar op in — één aftakking per armatuur, geen lus van armatuur naar armatuur.
Welke accessoires en kabels heb je nodig om een LED-strip systeem compleet te maken?
Een LED-strip systeem bestaat uit meer dan alleen de strip. Wie dat onderschat, staat halverwege de installatie stil. Hieronder de componenten per situatie.
Compatibiliteit tussen LED-strips, profielen en voedingen (24V COB, BEGTON12, SLIM8)
Twee profielen, twee toepassingen:
- BEGTON12-profiel — voor waterdichte 24V COB-strips. Gebruik dit buiten of in vochtige ruimtes.
- SLIM8-profiel — voor IP20 24V COB-strips. Alleen voor droge binnenruimtes.
Controleer altijd of profiel, cover, montagebeugels en eindstukken bij elkaar horen. Houd het hele systeem op 24V — meng geen spanningen. Bij twijfel over de juiste combinatie helpt de technische klantenservice van LEDmegastore je verder — specialisten met meer dan 15 jaar LED-ervaring.
Voeding dimensioneren en dimmen
Bereken het totale wattage: meters strip vermenigvuldigd met het wattage per meter. Voeg daar 20% bij op als marge. Dat is het minimale vermogen van de voeding. Een Snappy-voeding met dimfunctie werkt anders dan je misschien verwacht: dimmen gebeurt aan de primaire kant via een 230V-dimmer — niet aan de uitgang van de voeding. Voor andere dimmers heb je een aparte dimmer of controller nodig.
Startkabels, koppelstukken en verlengingen voor COB-strips
De standaard startstekker voor Slim COB-strips is 2 meter. Te kort? Verleng via een mof of gebruik 3 meter draad. Bij een onderbreking in de strip — bijvoorbeeld bij een deuropening — gebruik je een koppelstuk van 30 cm. Knip dat op maat. Dicht aansluitpunten bij waterdichte toepassingen af met heldere siliconenlijm. De basisset bestaat uit 1 startstuk en 1 verlengstuk. Controleer eerst of er daadwerkelijk iets ontbreekt voordat je bijbestelt.
Verlengkabels en aansluitkabels: wanneer heb je ze nodig en welke passen?
Niet elk product wordt geleverd met de kabel die jij nodig hebt. Hieronder de meest voorkomende situaties en de bijbehorende oplossingen.
DuPont-connector verlengkabels (Reco68 en draaidimmer)
De Reco68 spot (2,7W, Ø6,8 cm, RA92) gebruikt verlengkabels met een DuPont-connector. Die zijn optioneel beschikbaar. Combineer ze met een LED-draaidimmer voor een Europese inbouwdoos als je ook wilt dimmen. De spots zijn ook afzonderlijk verkrijgbaar — handig als je er later eentje bij wilt plaatsen zonder een complete set te kopen.
Pro-Grow 2.0 verlengkabels (50 cm stappen)
Heb je meer dan 2 meter kabellengte nodig voor de Pro-Grow 2.0? Gebruik verlengkabels van 50 cm en combineer die tot de benodigde lengte. Simpel en schaalbaar.
Ontbrekende aansluitkabel: 150 cm, 250V
Is de meegeleverde kabel te kort of ontbreekt hij? De standaardoplossing is een 150 cm stroomkabel geschikt voor 250V — direct aan te sluiten op 230V netspanning.
Bekijk alle Laagspanning / Strip Kabel
Solderen, krimpkous en verbindingen waterdicht maken
Een verbinding die loslaat of vocht trekt, geeft problemen. Zeker buiten.

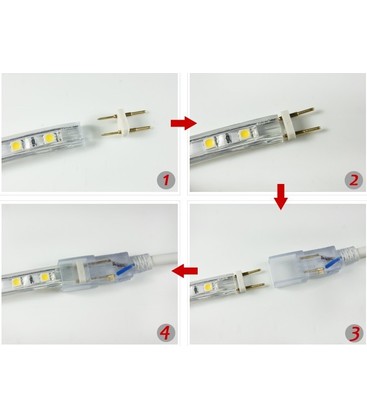

Waterdichte verbindingen buiten: geschikte connectors en afdichtingsmethoden (siliconenlijm, krimpkous)
Gebruik waterdichte connectors bij buiteninstallaties — dat is het startpunt. Dicht aansluitpunten daarna af met heldere siliconenlijm. Bij gesoldeerde verbindingen is krimpkous strikt genomen niet verplicht, maar sterk aanbevolen. Het biedt betere isolatie, mechanische stevigheid en beschermt de verbinding tegen vocht en beweging. De meest robuuste aanpak: solderen én krimpkous. Dat is de combinatie die het langst meegaat. Past het toch niet? LEDmegastore hanteert een 30-dagen retourbeleid.
Veelgestelde vragen over bekabeling en technische installatie
Hoe kan ik hetgeen ik nu ontvangen heb werkend maken zodat mijn buitenlamp weer werkt?
Bij de T5-PRO21 EXT LED-buis met externe driver moeten beide onderdelen worden vervangen: zowel de oude buis als het oude voorschakelapparaat. Sluit de nieuwe buis aan op de nieuwe meegeleverde driver — gebruik de oude driver niet opnieuw.
Is het instellen op 350 mA eenvoudig uit te voeren?
Ja. De driver heeft dip-switches op de behuizing waarmee je de stroomstand instelt. Er is een afbeelding beschikbaar met de exacte schakelaarstand voor 350 mA. Stel dit in vóór inbouw.
Welke tang heb ik nodig om meerdere onderdelen in elkaar te zetten?
Een gewone tang volstaat. Er is geen speciaal gereedschap nodig, en de webshop verkoopt ook geen specifieke tangen voor dit doeleinde.
Is de LEDlife rWave wandgemonteerde CCT-dimmer geschikt als wisselschakelaar of voor 4 bedrade schakelaars?
Nee. De LEDlife rWave wandgemonteerde CCT-dimmer is een draadloze, batterijgevoede bediening voor rWave CCT-controllers. Hij is niet geschikt voor gebruik als wisselschakelaar of met 4 bedrade schakelaars.
Hoe dik mag de kabel zijn voor mijn installatie?
De kabeldikte hangt af van het vermogen van de armatuur en de lengte van de bekabeling in jouw installatie. Als vuistregel geldt: hoe hoger het wattage en hoe langer de kabelrun, hoe dikker de ader moet zijn om spanningsverlies te voorkomen. Voor standaard LED-armaturen in een werkplaatsopstelling volstaat doorgaans een ader van 1,5 mm², maar bij hogere vermogens of lange leidingen is 2,5 mm² de veiligere keuze. Raadpleeg de productpagina voor de exacte aansluitwaarden, of neem contact op met onze klantenservice als je een specifieke installatiesituatie hebt.
Kan ik zelf eenvoudig een stekker aan de kabel monteren?
De kabeldikte hangt af van het vermogen van de armatuur en de lengte van de bekabeling in jouw installatie. Als vuistregel geldt: hoe hoger het wattage en hoe langer de kabelrun, hoe dikker de ader moet zijn om spanningsverlies te voorkomen. Voor standaard LED-armaturen in een werkplaatsopstelling volstaat doorgaans een ader van 1,5 mm², maar bij hogere vermogens of lange leidingen is 2,5 mm² de veiligere keuze. Raadpleeg de productpagina voor de exacte aansluitwaarden, of neem contact op met onze klantenservice als je een specifieke installatiesituatie hebt.
Waar moet ik op letten bij verlichtingscapaciteiten en wattages?
De belangrijkste vuistregel: gebruik maximaal 80% van het nominale vermogen van je voeding. Bereken het totale wattage van alle aangesloten armaturen of strips (meters × wattage per meter), en kies een voeding die dat totaal ruimschoots aankan. Houd ook rekening met de maximale belasting per circuit en de kabeldikte bij langere leidingen. Twijfel je over de juiste combinatie voor jouw situatie? Neem contact op met de klantenservice van LEDmegastore — zij helpen je met een concrete berekening.
Welke artikelen heb ik nodig om een LED-verlichtingssysteem werkend te krijgen?
Een compleet LED-systeem bestaat doorgaans uit: de LED-strip of het armatuur zelf, een passende voeding (let op het juiste voltage en voldoende wattage), een profiel met cover en eindstukken (bij strips), aansluitkabels of startstukken, en eventueel een dimmer of controller. Welke onderdelen je precies nodig hebt, hangt af van het product en de toepassing. Neem contact op met de klantenservice van LEDmegastore — zij stellen graag een complete lijst samen op basis van jouw situatie.
Welke artikelen heb ik nodig om een spotje met rails en voeding in een kast of vitrine te monteren?
Voor een railspot-installatie in een kast of vitrine heb je in ieder geval nodig: een railsysteem, één of meerdere railspots, een bijpassende voeding (let op het juiste voltage en voldoende wattage voor het aantal spots), en aansluitkabels. Afhankelijk van het systeem kunnen ook een adapter voor de rail en een dimmer gewenst zijn. Omdat de exacte combinatie afhangt van de afmetingen van de kast en het gewenste lichteffect, raden we aan contact op te nemen met de klantenservice van LEDmegastore — zij helpen je een complete en compatibele set samen te stellen.
Wat heb ik exact nodig om een LED-verlichtingssysteem te laten werken?
De benodigde onderdelen hangen af van het type systeem en de toepassing. Maak eerst een schets met de afmetingen en het aantal lichtpunten. Bereken daarna het totale wattage en kies een voeding met voldoende capaciteit (plus 20% marge). Naast de strip of armaturen heb je doorgaans ook profielen, aansluitkabels, eindstukken en eventueel een dimmer nodig. Neem contact op met de klantenservice van LEDmegastore voor een op maat gemaakte onderdelenlijst.
Kan de bestaande verdeling van circa 65 armaturen behouden blijven, of is een andere plaatsing wenselijk voor een gelijkmatige lichtverdeling?
Of de huidige verdeling van 65 armaturen volstaat voor een gelijkmatige lichtverdeling hangt af van het wattage en de lichthoek per armatuur, de ruimteafmetingen en de gewenste verlichtingssterkte. Als vuistregel geldt: armaturen met een brede lichthoek (bijv. 120°) kunnen verder uit elkaar geplaatst worden dan spots met een smalle bundel. Voor een nauwkeurige beoordeling van jouw specifieke situatie raden we aan contact op te nemen met de klantenservice van LEDmegastore.
Hoe sluit je de vtac614 aan op een powerstation, en is de benodigde kabel bijgeleverd?
De exacte aansluitprocedure en de meegeleverde kabels kunnen per product en versie verschillen. Controleer de meegeleverde handleiding voor de juiste uitgang op de vtac614 en de bijbehorende ingang op het powerstation. Is de benodigde kabel niet bijgeleverd, dan is een standaard aansluitkabel van 150 cm geschikt voor 250V doorgaans de juiste oplossing. Neem bij twijfel contact op met de klantenservice van LEDmegastore — zij kunnen de exacte aansluitinformatie voor dit product opzoeken.
Hoe hang ik een hanglamp op zonder gootjes over het plafond of een zichtbare plafondkap?
Er zijn plafondkappen en rozetten beschikbaar die de kabel netjes wegwerken en tegelijk wat speelruimte geven om de lamp te verplaatsen. Voor de exacte bevestigingswijze en beschikbare opties voor een specifiek model raden we aan contact op te nemen met de klantenservice van LEDmegastore — zij kunnen foto's of aanvullende informatie toesturen zodat je vooraf weet hoe de montage eruitziet.
Wat is de standaard snoerlengte naar de trafo?
De snoerlengte tussen armatuur en trafo verschilt per product. Heb je een specifieke lengte nodig van bijvoorbeeld 2,5 tot 3 meter, controleer dan de productspecificaties of neem contact op met de klantenservice van LEDmegastore. Zij kunnen aangeven of een langere kabel beschikbaar is of hoe je de bestaande kabel op een veilige manier kunt verlengen.
Kunnen we armaturen dimmen als er maar 3 aders uit het plafond komen (zwart, blauw en geel/groen)?
Met 3 aders (fase, nul en aarde) kun je een 230V-armatuur voeden, maar dimmen via een 1-10V stuurcircuit is dan niet mogelijk — daarvoor zijn 2 extra signaaldraadjes nodig, dus in totaal 5 aders. Wil je toch dimmen met de bestaande 3-aderige bekabeling, dan is een 230V-fase-dimmer (ingebouwd in de schakelaar of als inbouwdimmer) soms een alternatief, mits de driver of het armatuur dat ondersteunt. Neem contact op met de klantenservice van LEDmegastore om te bepalen welke dimoplossing past bij jouw specifieke armatuur en bestaande bekabeling.
Welke verlengkabels zijn beschikbaar en moet de transformator afgedekt worden?
Welke verlengkabels beschikbaar zijn hangt af van het specifieke product en systeem. Voor COB-strips zijn verlengkabels in stappen van 50 cm of 30 cm koppelstukken verkrijgbaar; voor andere systemen gelden eigen aansluitopties. Wat betreft de transformator: een voeding die niet waterdicht is (IP20) mag niet worden blootgesteld aan vocht of direct contact met isolatiemateriaal dat warmte vasthoudt — zorg voor voldoende ventilatie en bescherm hem tegen spatwater als hij buiten of in een vochtige ruimte hangt. Neem contact op met de klantenservice van LEDmegastore voor de exacte verlengkabelopties en plaatsingsadvies voor jouw specifieke transformator.
Kunt u controleren of ik alle materialen heb om de installatie te monteren?
Een complete installatie bestaat doorgaans uit het armatuur of de LED-strip, een passende voeding, aansluitkabels, eventueel profielen met eindstukken, en een dimmer als dat gewenst is. Of je alles hebt, hangt af van jouw specifieke situatie. Neem contact op met de klantenservice van LEDmegastore en geef aan welke producten je hebt besteld en wat je wilt installeren — zij stellen graag een complete checklist samen.
Kan ik ook een bedraad model op een inbouwdoos gebruiken?
Voor veel armaturen en dimmers is een bedrade versie voor een inbouwdoos beschikbaar of toepasbaar. Controleer de productspecificaties om te zien of het betreffende model geschikt is voor montage op een inbouwdoos, of neem contact op met de klantenservice van LEDmegastore — zij kunnen aangeven welke bedrade variant het beste past bij jouw situatie.
Wat heb ik precies nodig om alles werkend te krijgen als ik het bestel?
Maak eerst een schets met het aantal lichtpunten en de afstanden. Bereken daarna het totale wattage en kies een voeding met voldoende capaciteit (plus 20% marge). Naast de armaturen of strips heb je doorgaans ook aansluitkabels, eventueel profielen met eindstukken, en een dimmer nodig. Neem contact op met de klantenservice van LEDmegastore met jouw productlijst en situatie — zij zetten de benodigde onderdelen op een rij zodat je zeker weet dat je niets vergeet.
Hoe sluit ik dit aan?
De aansluitwijze verschilt per product. Controleer altijd de meegeleverde handleiding of de technische datasheet op de productpagina voor de exacte aansluitinstructies. Als vuistregel: verbind fase (zwart), nul (blauw) en aarde (geel/groen) correct, en volg bij laagspanningsproducten de plus- en minmarkering op de strip of driver. Twijfel je over jouw specifieke situatie? Neem contact op met de klantenservice van LEDmegastore — zij helpen je stap voor stap verder.
